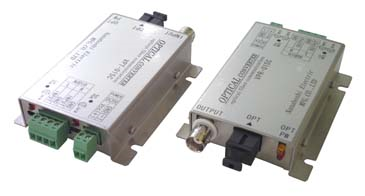

◎VP_105シリーズSCタイプ

RoHS対応

映像1ch・音声2ch単方向を光ファイバ１本で最大40km伝送するユニット

●映像伝送遠隔監視システムの使用に最適。

●SC型コネクタを使用。

●シングルモードファイバ/マルチモードファイバに対応。

●光ファイバ伝送することで電気的絶縁がとれ、落雷やノなどの被害から機器及びケーブルを防ぐことができます。

●AGC回路内蔵により、伝送距離による出力設定が不要。

●ピーク検出機能

●MUTE機能

お問い合わせはこちら

用途

・電力・公共施設などの映像音声、遠隔監視システム
・一斉場内放送
・TV会議

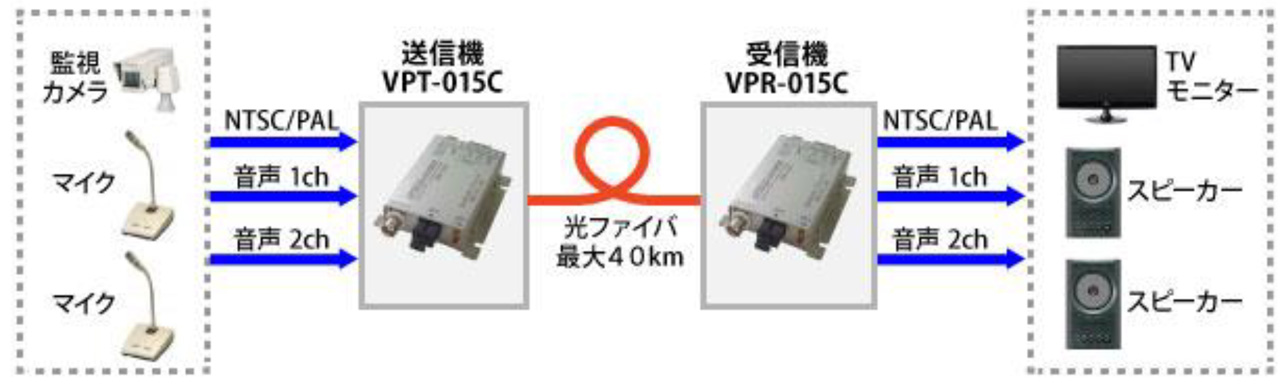

接続例

主な仕様（寸法単位：mm）

タイプ		ケース入り
型名	送信機	VPT-105C
	受信機	VPR-105C
映像信号		NTSC／PAL方式　1Vp-p／75Ω
変調方式		PFM方式
波長		880nm
発光素子		LED
チャンネル数		1ch
入出力信号用コネクタ		BNC
入出力信号用コネクタ		BNC
伝送可能帯域		10Hz～7.0MHz
S／N比		－43dB以上
DG／DP		5％／5°
伝送距離		Max. 3km ※
適合光ファイバ		MMF（マルチモードファイバ）GI 50／125 GI 62.5／125
適合光コネクタ		FC型（JIS C5970 F01）
電源		DC5V／フェニックスコンタクトMC1.5/2-ST-3.5、AC100V（AD5V-3A使用）
消費電流	送信機	180mA
	受信機	90mA
使用温度範囲		－20～60℃（結露なきこと）
取付板		標準装備
寸法	送信機／受信機	60.7（W）×47.4（D）×19.3（H）

※1）SMF時は0.5dB/km、MMF時は3dB/kmの値となります。
※2）周囲温度：20℃、光ファイバ損出：－25dB、電源電圧：DC5V、映像入力：1Vp-p時
※3）周囲温度：20℃、光ファイバ損出：－25dB、電源電圧：DC5V、音声入力：1Vp-p時
音声入力レベルに関わらず、ノイズレベルは一定です。よって、音声入力レベルが低いとS/N比が悪化します。

価格（税抜）※消費税は別途清算させていただきます。

タイプ	ケース入り
送信機	VPT-015C	79,000円
受信機	VPR-015C	79,000円
SC／SC	光アダプタ	900円（税抜）
SC／FC	光アダプタ	1,600円（税抜）
DC-DC	電源ユニット	14,000円（税抜）
ACアダプタ	AD5V-3A	4,500円（税抜）
