◎CON-V3512Aシリーズ

FiberVideoEX-2
シリアル通信環境の切替えもお任せください。
金融、証券など、システムを変えられないお客様に最適です。

・V/Xシリーズに未だ対応
・手動操作が一番安心
・NC(Non Connect)ポジションは絶対必須
・ゲートウェイ等ダウンした時の回線切替えに
・回線切断による迂回切替えにV35(M34)は勿論RS232C(V24/V28)も対応します。
特徴

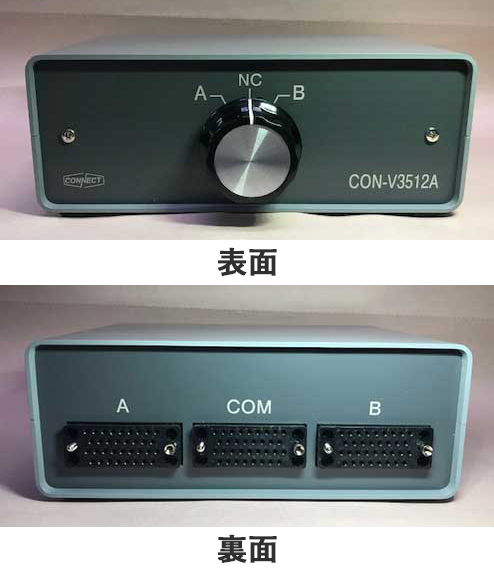

V.35用切り替えスイッチ ≪基幹ルータ・TA用セキュリティ中性点付き≫
本装置はネットワークインフラ構築企業・金融関連対応で重要な回線の切り替えにその威力を発揮する。中性点付きなので重要施設のセキュリティ維持管理に役立ちます。
V.35用切り替えスイッチは、シリアルインタフェースで唯一グローバルネットワークの世界標準であり、国内では本規格を採用している最終的な製品と思われます。
V.35はITU規格であり、60~108KHzグループバンド回路を使用し、通常48~64Kbpsまでの速度が対応可能で、理論上最高600m程度の遠距離通信もケーブルにより出来るます。このような環境でお使い頂いているシリアル事情がまだ国内外に残っており、特にインフラ系サービスがその産業と思えます。
規格上、平衡信号と不平衡信号の両方を組み合わせた世界標準シリアルインタフェースの切り替えスイッチはニーズがある限り弊社で提供し続けています。
仕様
型 番
CON-V3512A
コネクタ接続方式
V35(M34)メス コネクタx3
接点方式
メカニカル接点方式
電源方式
無電源タイプ
切替方式
つまみ回転方式
外形寸法(mm)
W190xH71x139D(突起部を除く)
本体重量(g)
7600
使用環境
<温度>0℃~50℃、<湿度>5~80%(結露無き事)
製品仕様
対象コネクタ
V35(M34)メス型(オス型コネクタを接続)
切替ピン数
18ピン
切替ピン番号(名称)
A(FG)、B(SG)、C(RS)、D(CS)、E(ER)、F(CD)、H(ER)、RI(CI)、P(TxD/A)、R(RxD/A)、S(TxD/B)、T(RxD/B)、U(TxC/ST1A)、V(RxC/RTA)、W(TxC/ST1B)、X(RxC/RTB)、Y(TxC/ST2A)、AA(TxC/ST2B)
切替方法
メカニカルスイッチ
切替ポジション数
3ポジション/1通信路
外形寸法(mm)
W190 x H70 x D131(突起物、ゴム足を除く)
重量
755g
電源電圧
無電源
消費電力
稼動環境
温度:0~40℃、湿度:35~80%無結露
最大ケーブル長
V35規格通り
設置制限
1通信路内に切替器の設置台数は1台まで
つまみオプション
なし
耐障害性能
切替回数 10,000回以上
対象ケーブル
オジリナル:18ピン、全ン対応は別途相談
ケーブル製作
お問合せください
接続例

接続例:回線迂回などに

(各ユニット間の接続にはV35/M34ケーブル(オス)をご使用ください)
接続例
