◎DSU64CN

DSU64CNは、総合ディジタル通信網（INS64）、ISDN専用回線（64Kbit/s・128Kbit/s）、フレームリレー網で使用する回線終 端装置です。極性反転スイッチを内蔵していますので、使用する 回線が逆極性でもスイッチ切替により使用できます。 TRスイッチを内蔵していますので、端末機器に終端抵抗が内蔵されていない場合、本体側で終端抵抗を挿入することができます。

お問い合わせはこちら

詳細PDF

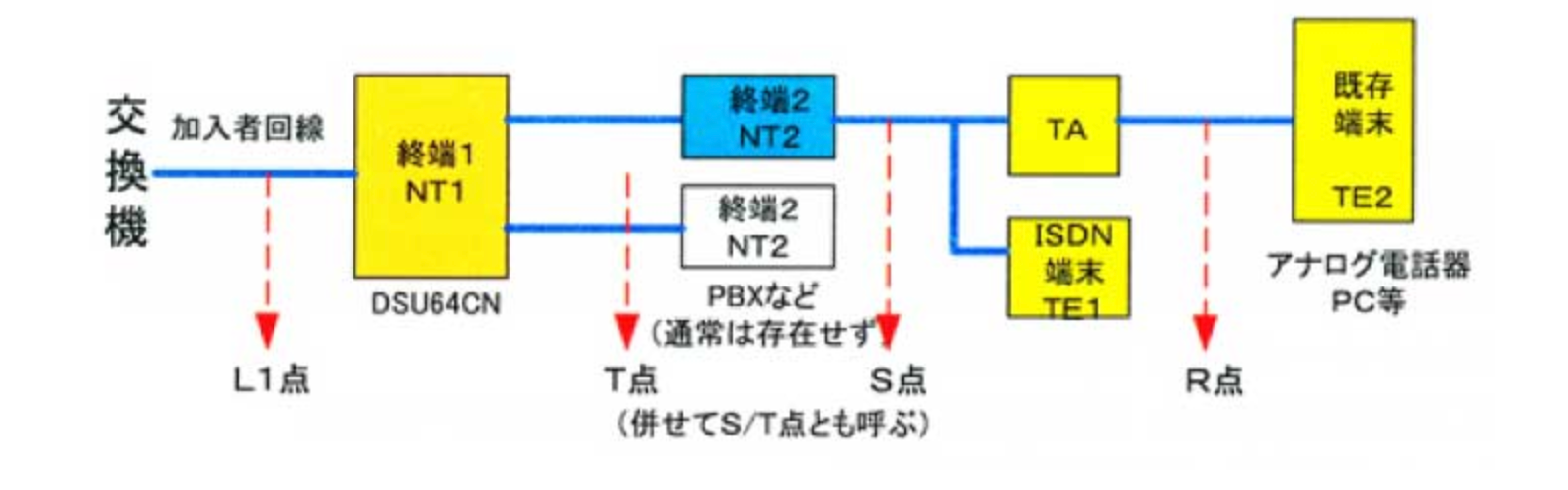

利用例

仕様

適用回線	総合ディジタル通信網（基本:回線交換、バケット交換） ＜ISDN専用回線＞高速ディジタル ◎Iインターフェイス（64Kbit/s・128Kbit/s） ◎フレームリレー網（64Kbit/s・128Kbit/s）
回線接続方式	6極モジュラジャック
仕様電源	局給電
通信方式	2線時分割伝送方式（JT-G.961）
収容回線数	1回戦
端末側インターフェイス	S/T点インターフェイス（JT-1.430、JT-1.430-A）
端末接続方式	8極モジュラジャック×2
付加機能	極性反転スイッチ
外形寸法	75(D)mm×62(W)mm×25(H)mm
重量	約100g

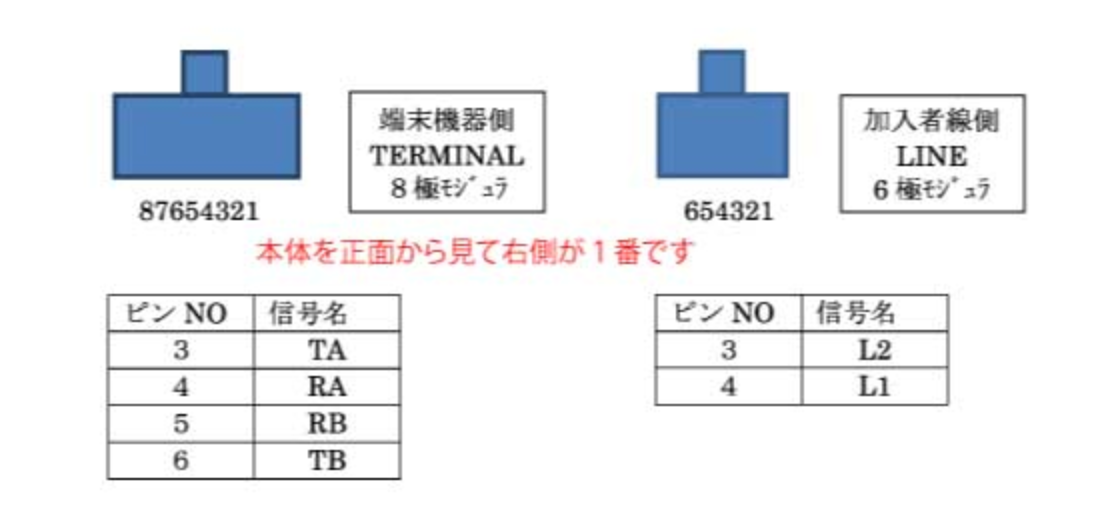

DSU64CNピンアサイン

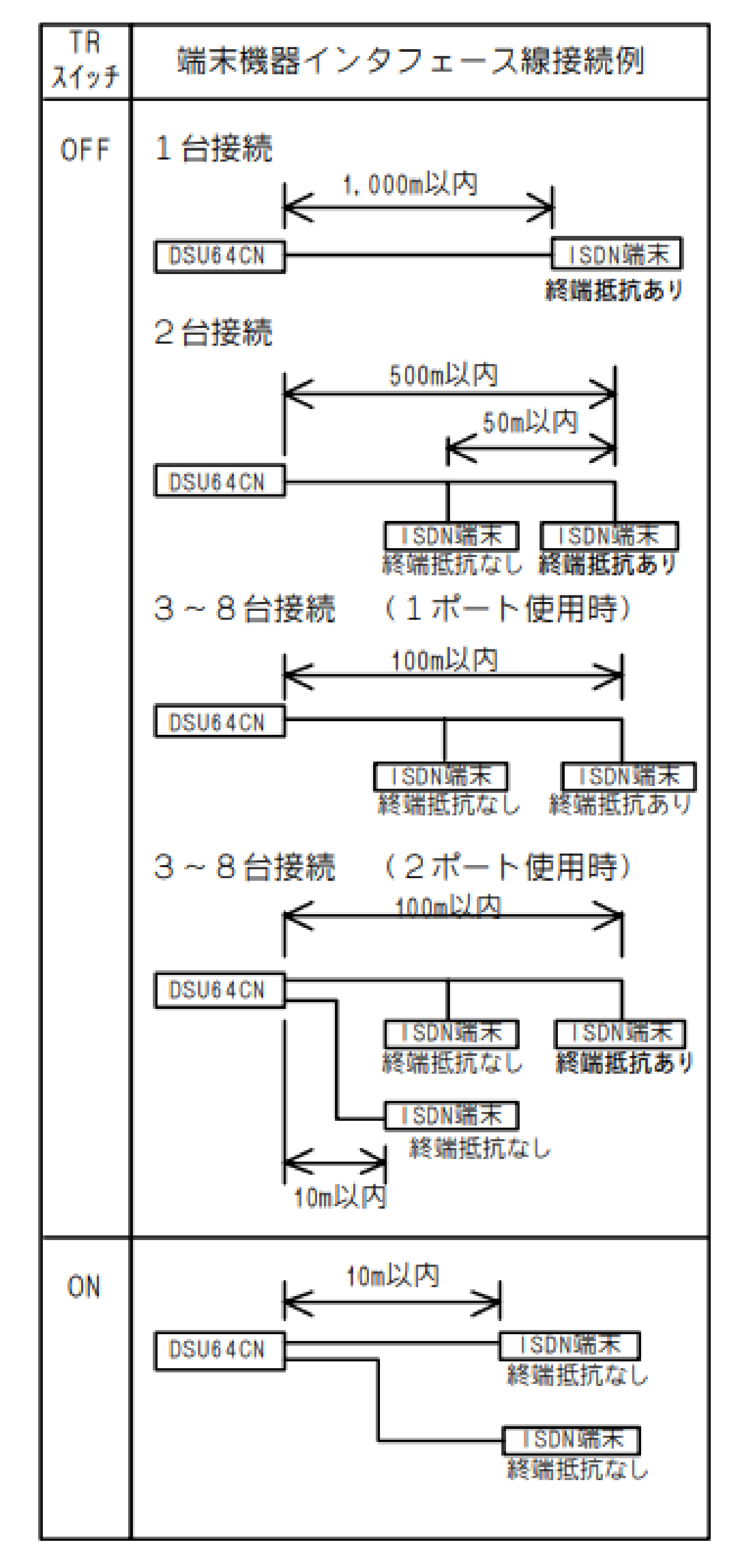

接続参考資料
