RS232C光コンバーター

◉RS232OPT-COシリーズ

RS232OPT-COシリーズ

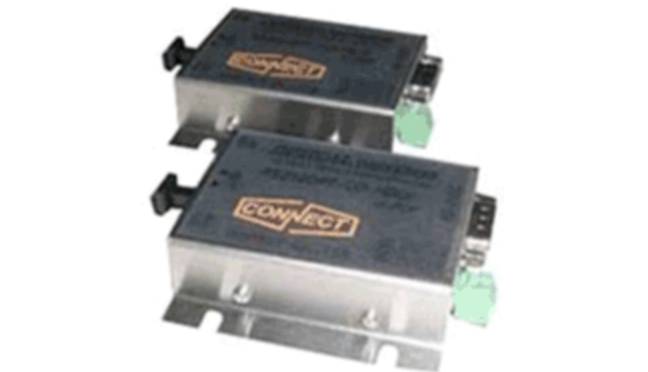

パソコンから FA 周辺機器までの通信を光ファイパで簡単に送信できる、 RS232C 用光変換 ユニットです。
特徴

●EIA-232/574 規格準拠

●H-PCF 対応なのでシーケンサ等の接続に最適

●最長 700m の長距離伝送(H-PCF ファイバ使用時)

●DTE-DCE 及び DTE-DTE 接続対応

●RS232：D-Sub9ピン。光ファイバ：JIS F07対応

●落雷等によるノイズ対策に最適

仕様
型名
DTE用 RS2320PT-CO-HDTE(9ピンメス)
DCE用 RS2320PT-CO-HDCE(9ピンオス)
伝送レート(bps)
1200・2400・4800・9600・19200・38400・115200
通信モード
非同期
伝送モード
全二重双方向
信号発生歪
+12.5%以下(115.2kbp通信時)
符号誤り率
10-9(周囲温度25°C)
適合コネクタ
＜RS232＞D-Sub9ピン ＜光ファイバン＞JIS F07
適合ファイバ
H-PCF
伝送距離
<H-PCF>Max.700m
電源
DC5V、AC100V(ACアダプタ使用)
消費電流
180mA
使用温度範囲
-10~70°C(結露なきこと)
重量
134g
外形
69mm(W)×69mm(D)×21.7mm(H)
※上記通信距離及び速度はシールド無しのAWG#26より対線を使用した場合です。
ピンアサイン
ピンアサイン

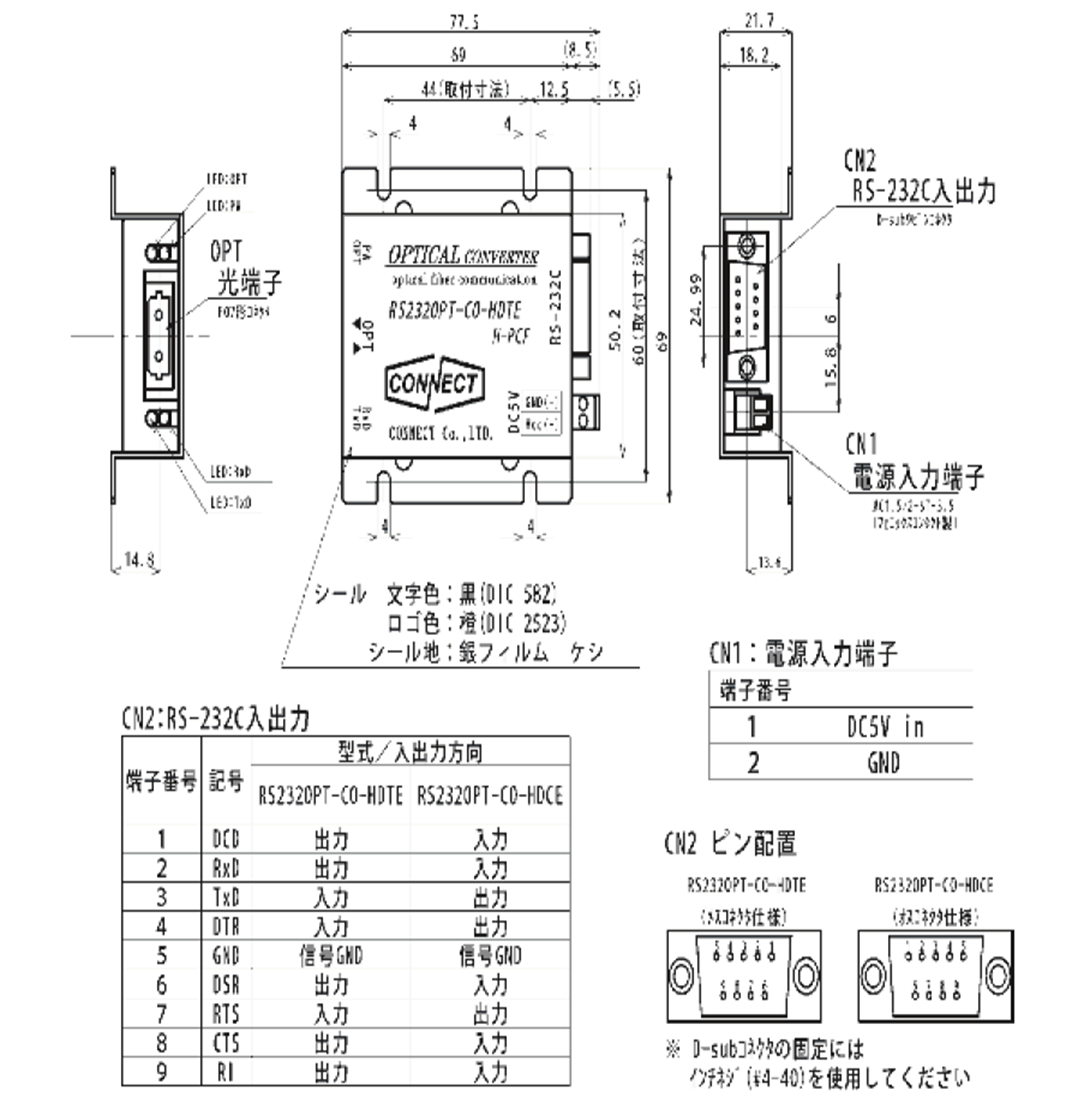

詳細寸法図（mm）
詳細寸法図（mm）
接続方法
ストレートタイプ

RS232-CO ストレートタイプは、次に示した2種類の組み合わせにより使用します。

RS232-CO ストレートタイプは、次に示した2種類の組み合わせにより使用します。
■タイプ名(裏面に表示)
◎RS232-OPT-CO-HDCE(計測機器、又はモデム等のDCE端末側に接続します)
◎RS232-OPT-CO-HDTE(PCのDTEポートに接続します)
■基本的接続方法

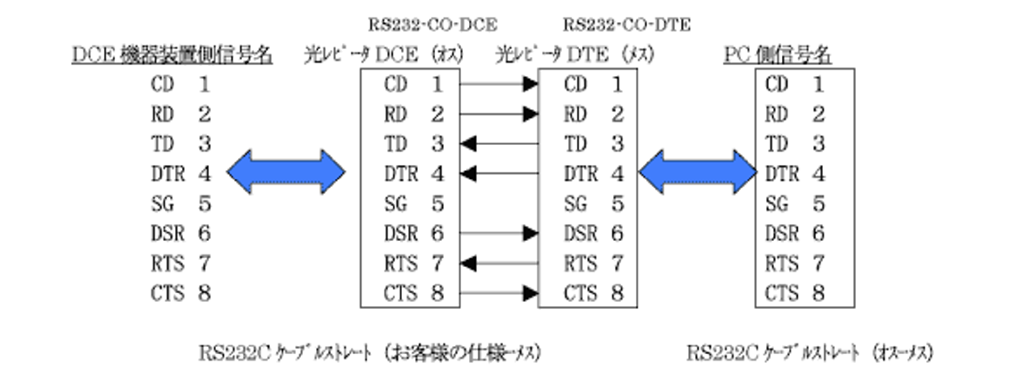

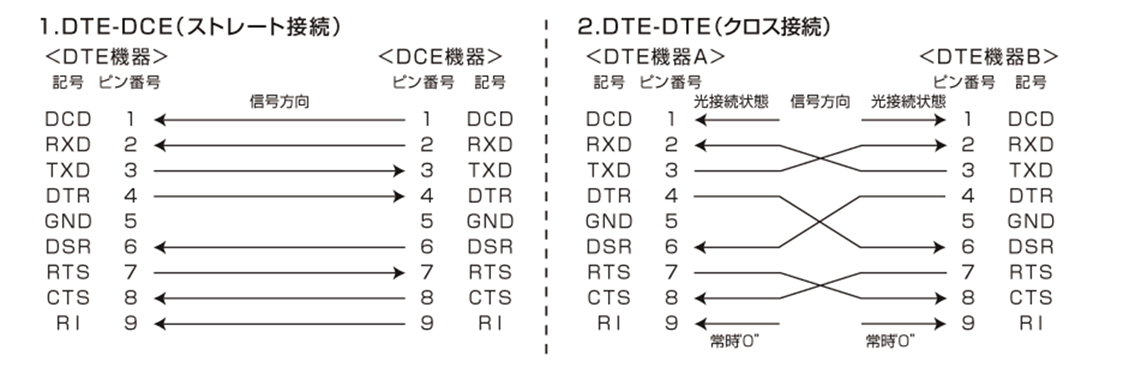

<DCE端末PC間ケーブル接続図>
DCE端末PC間ケーブル接続図
■等価回路図例
等価回路は下図のようになり、装置側からのケーブルから出た信号は、 そのまま光レピータを通してPC側に反映するので、PC と装置間の 通信 は正常に保たれます。尚、装置側の信号名およびケーブル接続例は一例です。
等価回路図例
■本接続によるメリット
◎貴社の装置で使用している制御信号等をすべて送受信できる。
◎装置 PC間の通信時に雷、その他電磁誘導によるノイズに影響されない。
◎装置―PC間の電源電位差等による地絡電流防止になる。
クロスタイプ

RS232-CO クロスタイプは、次に示した2種類の組み合わせにより使用します。

RS232-CO クロスタイプは、次に示した2種類の組み合わせにより使用します。
■タイプ名(裏面に表示)
◎RS232-OPT-CO-DTE(計測機器または端末側に接続します)
◎GRS232-OPT-CO-DTE(PCのDTEポートに接続します)
■基本的接続方法

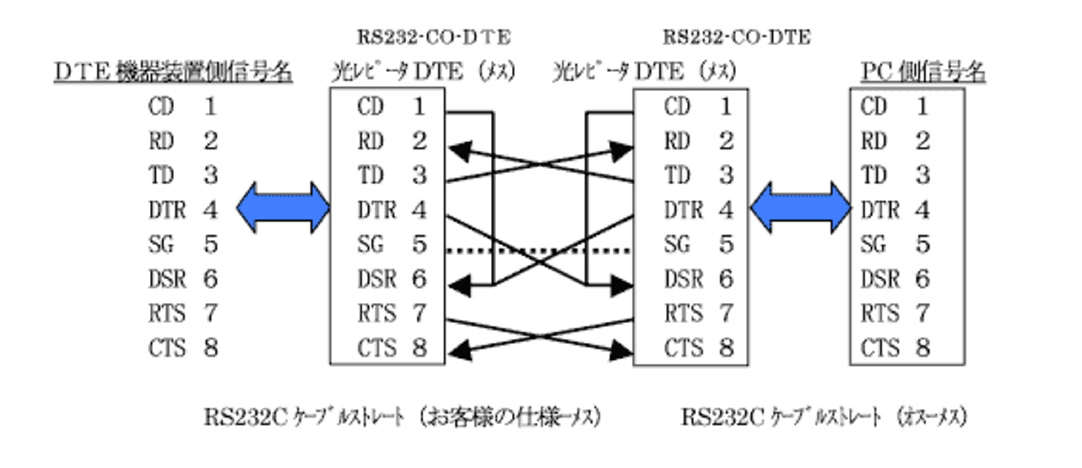

<DTE 端末一PC 間ケーブル接続図>
DTE 端末一PC 間ケーブル接続図
■等価回路図例
等価回路は下図のようになり、装置側からのケーブルから出た信号は、そのまま光レピータを通してPC側に反映するので、PCと装置間の通信は正常に保たれます。尚、装置側の信号名およびケーブル接続例は一例です。
等価回路図例
■本接続によるメリット
◎貴社の装置で使用している制御信号等をすべて送受信できる。
◎装置-PC間の通信時に雷、その他電磁誘導によるノイズに影響されない。
◎装置―PC間の電源電位差等による地絡電流防止になる。
オプション

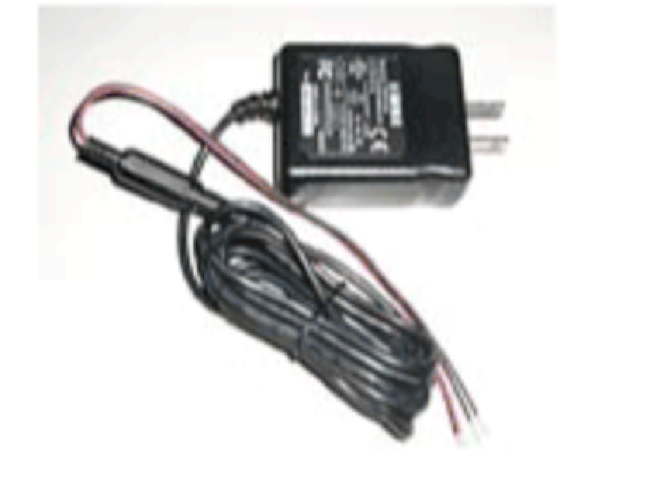

ACアダプタ AD5V-3A-CO

ACアダプタ　 AD5V-3A-CO
●電源方式:スイッチング方式
●入力電圧:AC100V~AC240V (50/60Hz)
●出力電圧:DC5V±5%
●最大出力:3A
適合規格:PSE、UL、CE、CB
●外形寸法:50(W)×64(D)×26.5(H)(mm)

光コネクタ付ファイバ

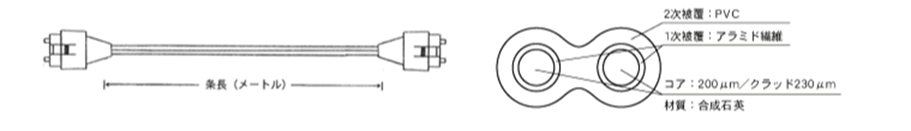

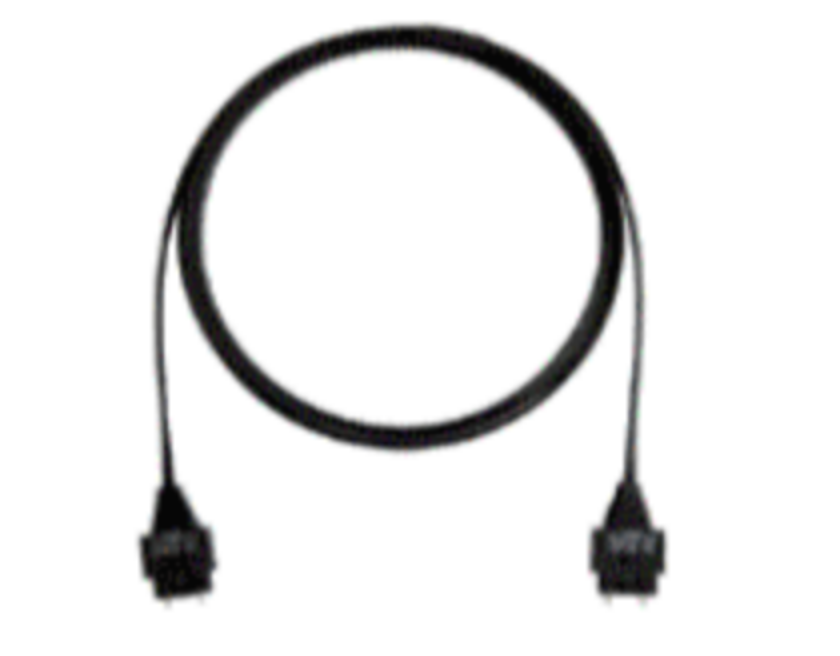

H-PCF<2 芯> 屋内 短中距離用(対応機種:OPT-CO シリーズ)
光コネクタ付ファイバ
光コネクタ付ファイバ

●素線(μm) : コア 200/クラッド 230
●外径(mm) : 2.2×4.4
●最小曲げ半径:30(150m)mm ※()内は布設時の曲げ半径
●光コネクタ:F07 (JIS C5976)
◎価格:420円/m +¥9,500
(例)10m の時 10×420+¥9,500=¥13,700

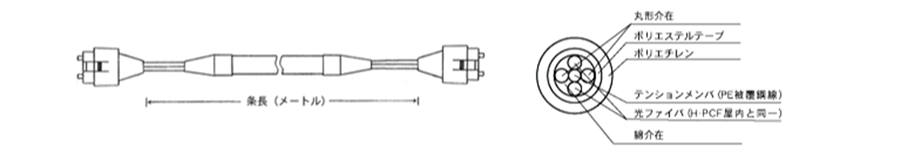

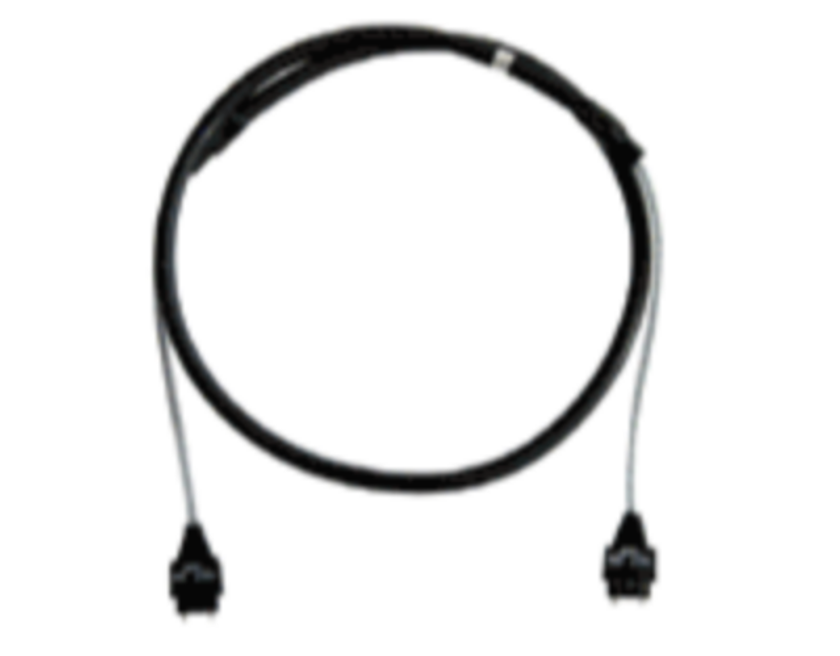

H-PCF<2 芯> 屋外 短中距離用(対応機種:OPT-CO シリーズ)
光コネクタ付ファイバ
光コネクタ付ファイバ

●素線 (um) : コア 200 /クラッド 230
●外径(mm):8.6
●最小曲げ半径:150(100m) mm ※()内は布設時の曲げ半径
●光コネクタ:F07 (JIS C5976)
◎価格:780円/m +¥9,500 (例)100m の時 100×780 +¥9,500=¥87,500

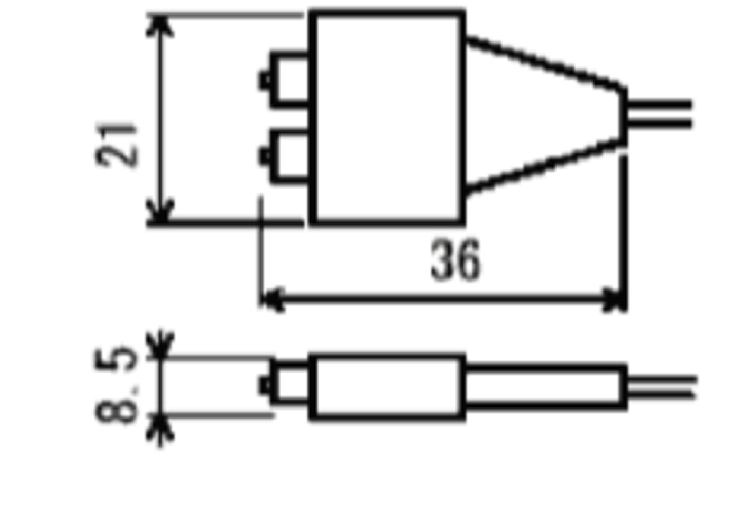

PR4用:PCF コネクタ(F07型)
光コネクタ付ファイバ
注)光ケーブルの曲げ半径も考慮してください。
