光ファイバー音声映像伝送装置

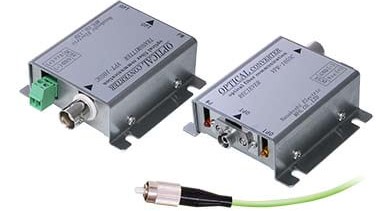

◎VP-105シリーズFCタイプ

構内落雷防止に最適

NTSC・PAL方式の映像信号1chをマルチモード光ファイバで最大３km伝送可能

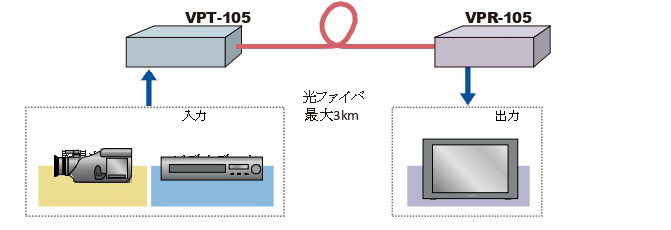

用途例

工場敷地内遠隔入退出監視システム

光通信で需要の多いMMF（マルチモードファイバ）と FC型コネクタに対応

仕様

タイプ		ケース入り
型番	送信	VPT-105
	受信	VPR-105
映像信号		NTSC／PAL方式　1Vp-p／75Ω
変調方式		PFM方式
波長		880nm
入力コネクタ		BNCコネクタ
発光素子		LED
チャンネル数		1ch
入出力信号用コネクタ		BNC
伝送可能帯域		10Hz～7.0MHz
S／N比		－43dB以上
DG／DP		5％／5°
伝送距離		Max. 3km ※
適合光ファイバ		MMF（マルチモードファイバ）GI 50／125 GI 62.5／125
適合光コネクタ		FC型（JIS C5970 F01）
電源		DC5V／フェニックスコンタクトMC1.5/2-ST-3.5、AC100V（AD5V-3A使用）
消費電流	送信	180mA
	受信	90mA
