LAN一括切替 4ch EIA 1Uラックタイプ

◎LinkMaster-4

本装置は４回線、１Uラック設置対応のLAN切替機で個別又は一括切替が可能です。テータ保持リレー使用している為、電源停止でも状態保持します。また誤操作防止スイッチ付でしかもカスケード接続で最大20台（80ch）スタック接続可能また、外部コントロール接続端子付です。

緊急時のネットワーク網切り替え、夜間のシステムメンテナンスに最適

特徴

・スイッチ一つで4chを一括切替

・10/100/1Giga対応

・デイジーチェン方式で最大20台迄接続可能

・個別切り替えモードサポート

・電源喪失時のスイッチ状態保持機能

・切替反転モードスイッチ付

・誤操作防止スイッチあり

・外部リレーによるコントロール機能付き

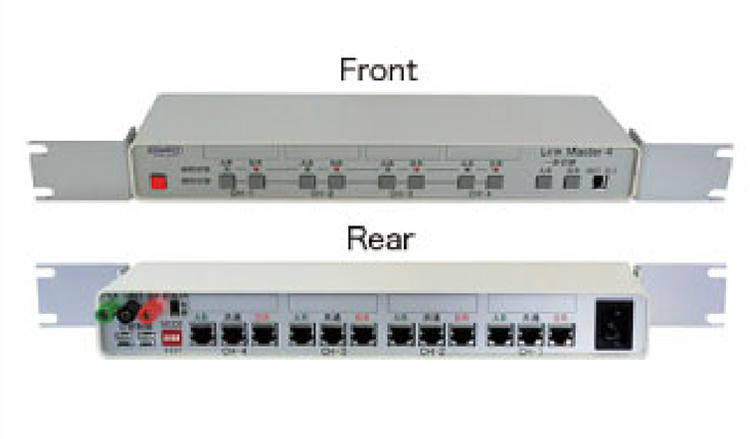

外観

仕様

型式	CON-4512A-LINK(NEW)
商品名	LAN一括切替 LinkMaster-4
摘要回線	１０／１００／１ＧＬＡＮ回線
切替回路	共通コネクタとＡ，Ｂの2 系統を切替
回路数	４チャネル
接続方法	ＲＪ４５コネクタ
電源	ＡＣ１００Ｖ（５０／６０Ｈｚ）

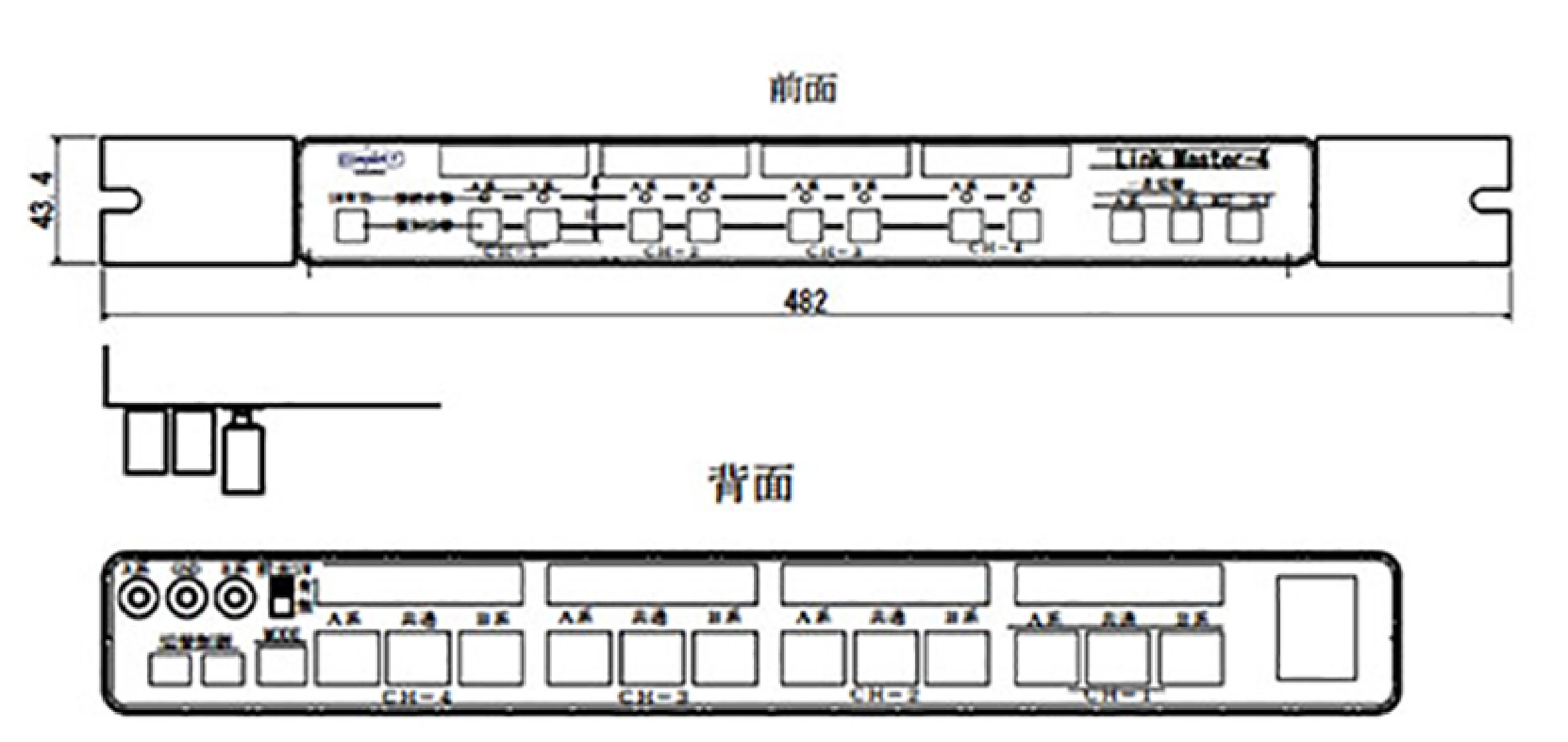

寸法	Get/Set 各最大10ノードの接続先登録。、ただし取付耳は含まず
重量	１Ｋｇ
使用環境	温度：0℃～40℃、湿度：35％～80％（結露なきこと）
外部接続機器	最大２０台
MTBF値	16,000時間

機能

切替機能

切換には、一括切換、個別切換があります。一括切替の付加機能として、外部接続機器設定用のマスター、スレーブ機能があります。

＜個別切換＞

前面パネルの個別切替スイッチによりＡ系、Ｂ系を個別に選択します。

＜一括切換＞

前面パネルの一斉切替スイッチにより全４チャネルのＡ系、Ｂ系を一括して選択します。切換制御に接続された他の「LinkMaster-4」についても、「MST､SLV」スイッチがMST時、接続された全装置の全チャネルが一斉に切り替わります。SLV時、外部機器に対しての制御は行われません。

マスター・スレーブ機能

外部機器接続用にマスタースレーブ機能があります。前面パネルのスライドスイッチで選択します。

＜マスター＞

一斉切替スイッチにより下記内容で動作します。
①本装置全４チャネルが一斉に切り替わります。
②本装置に接続されたLinkMaster-4の全てのチャネルが一斉に切り替わります。接続されたLinkMaster-4のマスタースレーブの設定に関わりなく全てのチャネルが一斉に切り替わります。

＜スレーブ＞一斉切替スイッチにより下記内容で動作します。

①本装置全４チャネルが一斉に切り替わります。
②外部に接続されたLinkMaster-4（マスターに設定）の一斉切替スイッチにより本装置全４チャネルが一斉に切り替わります。

モード選択

一斉切替時の論理を指定します。背面DIPスイッチ（１～４）で各チャネルの論理を設定します。DIPスイッのナンバが各チャネルに対応します。

＜DIPスイッチが下側の時＞

一斉切替スイッチと同じに切り替わります。

＜DIPスイッチが上側の時＞

一斉切替スイッチと逆の動作をします。Ａのスイッチを押すとＢ側に、Ｂのスイッチを押すとＡ側に切り替わります。

その他機能 LinkMaster-4 外部切換スイッチ機能

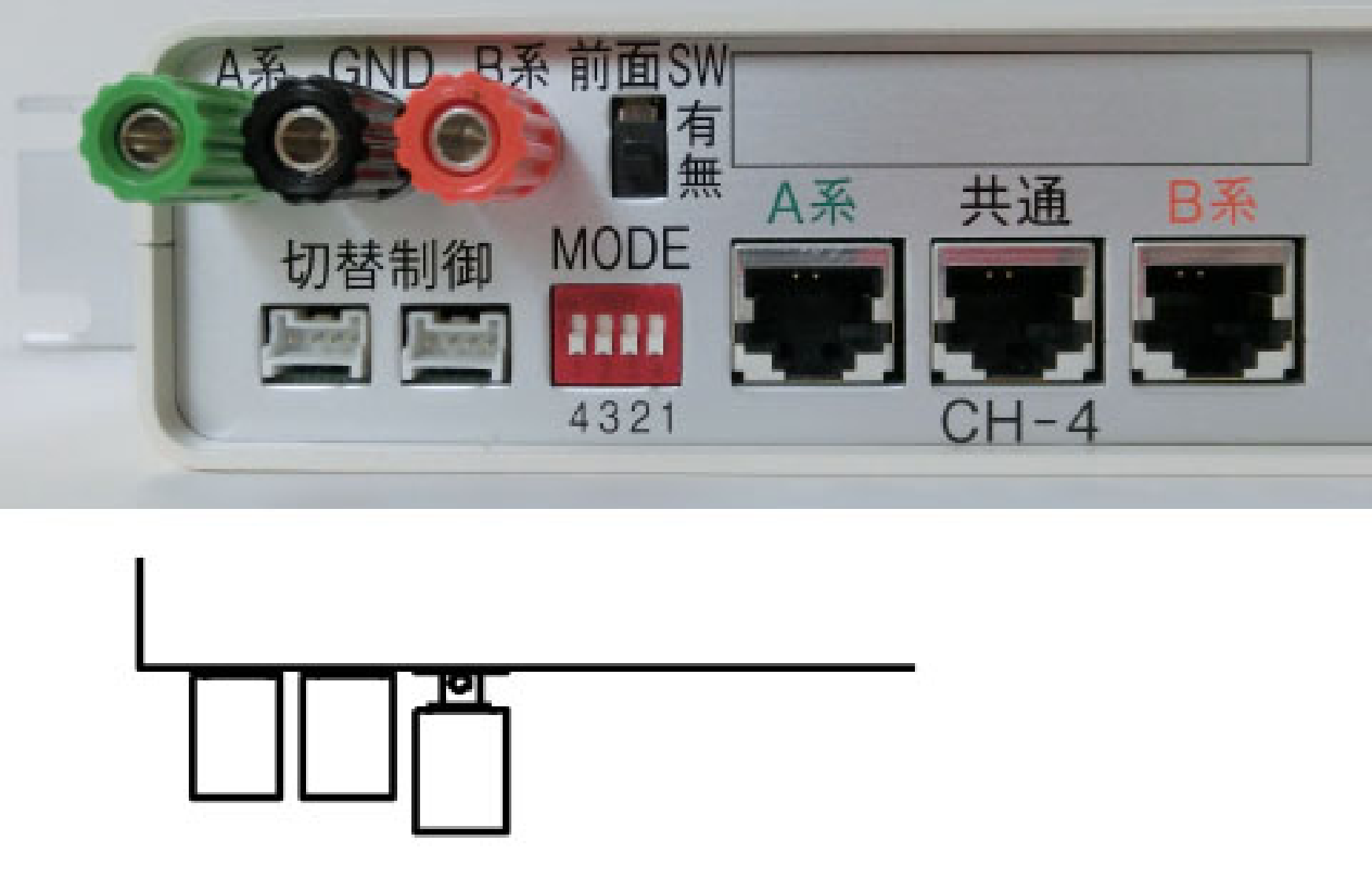

下記図写真の通り、前面パネルの一括スイッチの端子を外部に引き出すことで外部スイッチで制御可能です。引出線は３本（Ａ，Ｂ，ＧＮＤ）引き出すことになります。

外部切り替え時、前面からの切り替えを無効にするための前面スイッチ有効／無効スイッチ装備。

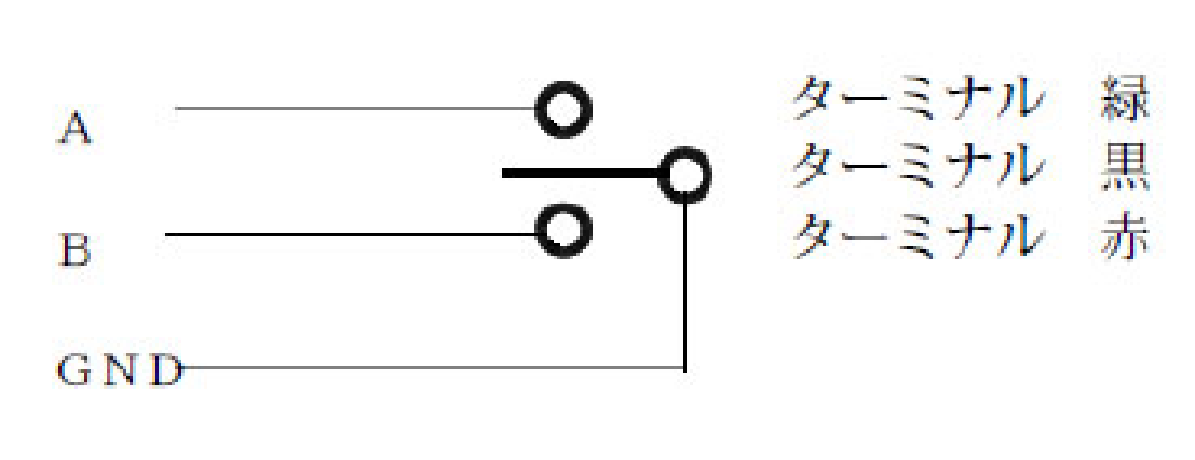

外部スイッチとの接続は次のように配線します。

＜動作上の注意事項＞
Ａ，Ｂのスイッチはモメンタリタイプです。通常は、Ａ，ＢとＧＮＤとの間はＯＦＦとなっています。切換時のみＡもしくはＢとＧＮＤとの間がＯＮとなります。 ※尚、本装置シリーズには外部スイッチによる切換タイプ（特注タイプLinkMaster-4R）も用意してあります。
